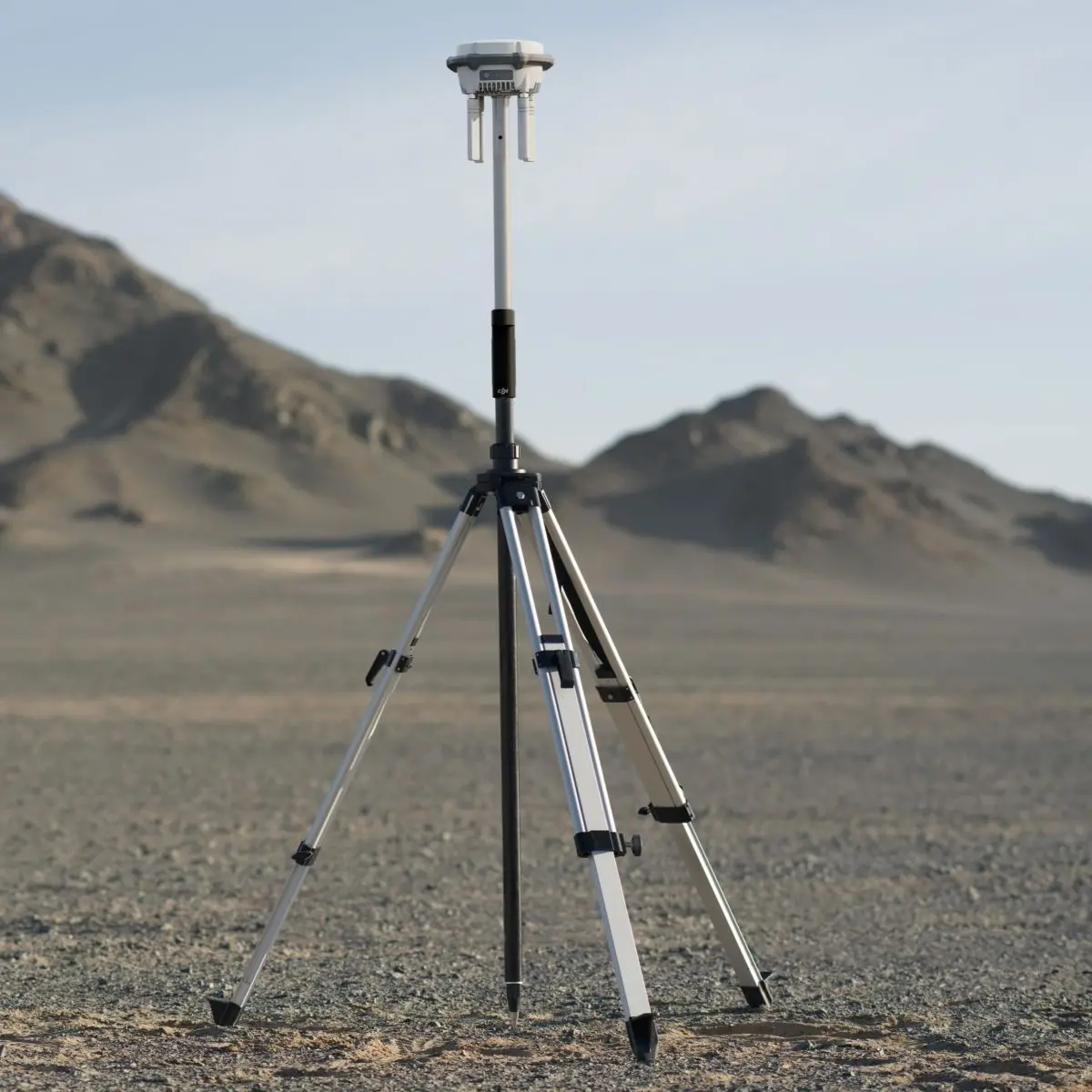

DJI D-RTK 3 Messstation
Die neue DJI D-RTK 3 Multifunktionsstation der nächsten Generation für höchste Präzision und mehr Reichweite.
- RTK Basisstation zur zentimetergenauen Positionierung mehrerer Drohnen
- Relaisstation zur Erweiterung der Drohnenreichweite
- Rover (Messstab) zur Erfassung von Messpunkten (GCPs) via Smartphone
- Schnelle GCPs Erfassung und integriert in DJI Terra
- Matrice 4 Serie
GTIN: 6937224104792
1.586 €
inkl. MwSt.
Konfigurator
Basis-System:
DJI D-RTK 3 Messstation
Das könnte Ihnen auch gefallen …
Das könnte Ihnen auch gefallen …
DJI D-RTK 3 Multifunktionsstation der nächsten Generation
Das DJI D-RTK 3 kann als Basisstation verwendet werden, um mehrere Drohnen gleichzeitig zentimetergenau zu positionieren. Weiters kann die Betriebsreichweite von Drohnen erweitert werden. Zusätzlich bietet der neue Roverstations-Modus in Kombination mit der DJI ENTERPRISE-App und DJI Terra eine Komplettlösung für hochpräzise UAV Vermessung.
- Höchste Präzision und mehr Reichweite
- Ein Gerät – drei Anwendungsbereiche
- RTK Basisstation zur zentimetergenauen Positionierung mehrerer Drohnen
- Relaisstation zur Erweiterung der Drohnenreichweite
- Rover (Messstab) zur Erfassung von Messpunkten (GCPs) via Smartphone
- Messdaten können direkt in DJI Terra übernommen werden
- Integrierte IMU-Einheit mit automatischer Kalibrierung
Die neue D-RTK 3 Multifunktionsstation enthält leistungsstarke Antennen und Empfängermodule, die Daten von wichtigen globalen Satellitennavigationssystemen verfolgen und auflösen können. Sie unterstützt mehrere Datenübertragungsverbindungen und kann die Position und Ausrichtung des Geräts durch seine integrierte leistungsstarke Trägheitsmesseinheit analysieren.
Modus Relaisstation
In städtischen Gebieten, Tälern oder anderen anspruchsvollen Einsatzorten des Dock 3 kann die D-RTK 3 Multifunktionsstation in den Relaisstationsmodus geschalten und an einem erhöhten Standort positioniert werden. Alternativ können Sie direkt das D-RTK 3 Relais (Festinstallationsversion) verwenden. Daher erhöht dieses Setup erhöht die Videoübertragungsreichweite für Drohnen und erweitert die Einsatzreichweite auf bis zu 25 Kilometer
Modus RTK Basisstation
D-RTK 3 unterstützt das neue O4 Enterprise Videoübertragungssystem. Ausgestattet mit vier externen Richtantennen erreicht es eine maximale RTK-Abdeckungsreichweite von 40 km im Basisstations-Broadcast-Modus. Zusätzlich werden damit stabile Signale in alle Richtungen gewährleistet. Dadurch ist für die Einrichtung der D-RTK 3 Multifunktionsstation keine zusätzliche Konfiguration erforderlich, damit sich mehrere Drohnen für eine zentimetergenaue Positionierung mit der Basisstation verbinden können.
Modus Roverstation (Messstab)
Die D-RTK 3 dient nicht nur als Basisstation, sondern kann auch als Roverstation verwendet werden, um die Koordinaten von Kontrollpunkten zu erfassen. Dadurch wird die Genauigkeit der UAV-Vermessung in der Luft und die Präzision der Vermessung verbessert.
1x D-RTK 3 Multifunktionsstation
4x Ersatz-OcuSync-Richtantennen
1x USB-A- auf USB-C-Kabel
1x Transportkoffer
GNSS-Empfänger
GNSS-Frequenz
GPS: L1C/A, L2C, L5
BDS: B1I, B2I, B3I, B1C, B2a, B2b
GALILEO: E1, E5a, E5b, E6
GLONASS: L1, L2
QZSS: L1C/A, L2C, L5
L-Band
Systemgenauigkeit
Modus Basisstation und Modus Relaisstation
Genauigkeit der Basisstation:
Einzelpunktgenauigkeit (nicht kalibriert):
Horizontal: 1,5 m (RMS)
Vertikal: 3,0 m (RMS)
Satellitenbasierte Differenzgenauigkeit:
Konvergenzzeit: 20 Minuten
Horizontal: 30 cm (RMS)
Vertikal: 40 cm (RMS)
Netzwerk-RTK-Kalibrierung**:
Horizontal: 1,0 cm (RMS) + 1 ppm
Vertikal: 3,0 cm (RMS) + 1 ppm
Modus Roverstation*
RTK-Genauigkeit (feste Vermessung):
Horizontal: 0,8 cm (RMS) + 1 ppm
Vertikal: 1,5 cm (RMS) + 1 ppm
RTK-Genauigkeit (Neigungsvermessung)***:
Winkelbereich: 0° bis 60°
Horizontal: 8 mm + 0,7 mm/Neigung (Genauigkeit 99,9 %
Videoübertragung
Videoübertragungssystem
O4 Enterprise
Betriebsfrequenz
Modus Relaisstation:
O4: 2,4 GHz/5,2 GHz/5,8 GHz
Übertragungsmodus:
O4: 2,4 GHz/5,8 GHz
Modus Rover-Station:
BLE: 2,4 GHz
Strahlungsleistung (EIRP)
2,4000 GHz bis 2,4835 GHz:
<33 dBm (FCC)
＜20 dBm (CE/SRRC/MIC)
5,150 GHz bis 5,250 GHz:
<23 dBm (CE/FCC)
5,725 GHz bis 5,850 GHz:
<33 dBm (FCC)
<30 dBm (SRRC)
<14 dBm (CE)
Bluetooth
Protokoll: Bluetooth 5.1
Frequenz: 2,400 GHz bis 2,4835 GHz
Strahlungsleistung (EIRP): < 10 dBm
Max. Übertragungsreichweite (ohne Hindernisse und ohne Interferenzen)
Modus Basisstation
Zwischen D-RTK 3 und dem Fluggerät:
FCC: 15 km
SRRC: 12 km
CE/JP: 8 km
Modus Roverstation:
Zwischen D-RTK 3 und Mobilgeräten: 30 m
Max. Übertragungsreichweite (im Modus Relaisstation, ohne Hindernisse, ohne Interferenzen)
FCC
Zwischen Fluggerät und Relaisstation: 25 km
Zwischen Relaisstation und Fernsteuerung: 1 km
SRRC
Zwischen Fluggerät und Relaisstation: 12 km
Zwischen Relaisstation und Fernsteuerung: 1 km
CE
Zwischen Fluggerät und Relaisstation: 10 km
Zwischen Relaisstation und Fernsteuerung: 300 m
Max. Übertragungsreichweite (im Modus Relaisstation, ohne Hindernisse, mit Interferenzen)
Starke Interferenzen: Innenstadt, ca. 1,5 bis 5 km
Mittlere Interferenzen: Vorstadtgebiet, ca. 5 bis 15 km
Minimale Interferenzen: Entlegene Gebiete/Küste, ca. 15 bis 25 km
Max. Übertragungsreichweite (im Modus Relaisstation, mit Hindernissen und Interferenzen)
Niedrige Interferenzen und Behinderung durch Gebäude: ca. 0 bis 0,5 km
Niedrige Interferenzen und Behinderung durch Bäume: ca. 0,5 bis 3 km
Antenne
OcuSync 4 Richtantennen × 4, 2T4R
Elektrische Eigenschaften
Leistung
Relaisstation: 14,5 W (max. Leistungsaufnahme ohne Heizung; max. 36,5 W mit Heizung)
Basisstation: 7 W
Rover-Station: 6,2 W
Unterstütztes Netzteil
USB PD 3.0 Protokoll, Ausgangsspannung 9 V bis 15 V Adapter (z. B. tragbares DJI 65 W Ladegerät)
Stromausgangsanschluss
USB-Typ-C
Betriebszeit (bei normaler Temperatur)*
Relaisstation: 4 Std
Basisstation: 7 Std
Rover-Station: 10 Stunden
Akku
LiPo
Kapazität: 6500 mAh
Energie: 46,8 Wh
Merkmale und Abmessungen
Betriebstemperatur
-20 °C bis 55 °C
Flughöhe
6000 m
Schutzart
IP67*
Sturzfestigkeit
2 m Sturz mit Stange
Abmessungen
163 × 89 mm (ohne OcuSync-Richtantennen)
Gewicht
Ca. 1,26 kg
Einsatzbereiche
- Bauwirtschaft
- Forstwirtschaft
- Vermessung
